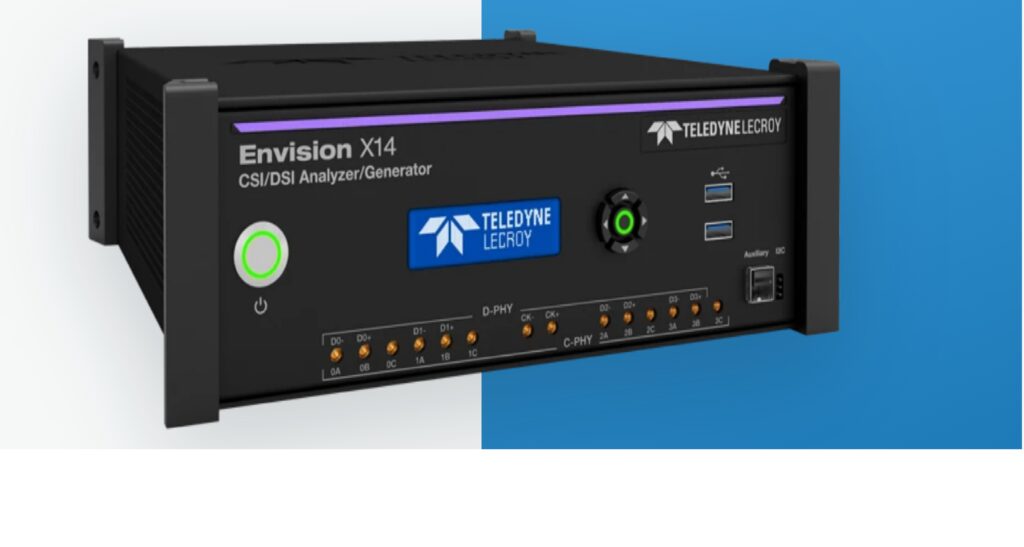

Teledyne LeCroy CSI/DSI分析儀/產生器
總覽
Teledyne LeCroy 的 Envision X14 分析儀和產生器平台在單一解決方案中提供對 MIPI C-PHY/D-PHY 以及 CSI-2 和 DSI-2 規範的全面支援。
Envision X14 分析器擷取實用程式可對 C-PHY 和 D-PHY 圖層上的 MIPI 相機和顯示協定進行深入分析。 X14 分析儀可以定位為測試 CSI-2 或 DSI-2 流的端點，也可以接取 CSI-2 或 DSI-2 設備與主機之間進行被動監控和分析。 這 Envision X14 透過其豐富的創新功能來確保快速的洞察時間，用於調試分析以及識別和解決難以捉摸的協議錯誤。
Envision X14 Analyzer 也將為 CSI-2 和 DSI-2 提供整合的 MIPI 一致性測試規格 (CTS) 套件。 此 CTS 套件將提供所有相機和顯示模式、資料包類型和視訊格式的檢查，包括高速和低功耗模式。
Teledyne LeCroy 的 Envision X14 視訊產生器（「Exerciser」）是一款適用於 MIPI 相機和顯示協定的多功能且靈活的工具。 像 Envision X14 分析儀，練習器提供了一套豐富的創新功能，用於產生 DSI-2 和 CSI-2 資料包、幀和影像。 這 Envision X14 Examer 可設定為產生具有各種色彩模式、取樣率和幀時序等的 CSI-2 或 DSI-2 影像和視訊串流。
產品特色
以下是該功能和優點的列表 Envision X14 分析器和生成器。
分析儀
來源分析
深度協定擷取和分析所有資料包類型和資料格式、命令和視訊模式、高速和低功耗讀寫模式以及支援的 DCS。
Display Stream Compression (DSC)
解碼來自 DSI 主機的傳入 DSC 加密內容，包括解析圖片參數集 (PPS) 元資料參數。
數據速率
對於 D-PHY 每個資料通道的 D-PHY 資料傳輸速率為 9.0 Gbps – 可從 1-4 個資料通道擴展。 對於 C-PHY 6.0 GSps 每個資料通道的 C-PHY 資料傳輸速率 – 可從 1-3 個三重奏/資料通道擴展。
被動監控
使用焊接探針被動監控和捕獲設備和主機之間的流量。
協議驗證
PHY 級和協定級事件，包括低功耗、高速突發和讀/寫。
基於事件的捕獲
複雜的基於事件的事務捕獲具有 2.5ns 事件時序分辨率，可進行詳細的自我檢查和調試。
偵錯分析
對接收到的資料和錯誤進行調試和分析統計，包括CRC、ECC、SoT和EoT等。
外部觸發輸入/輸出
根據資料包結構或事件觸發外部設備； 從外部裝置上的事件觸發擷取。
一致性測試套件
CSI-2 和 DSI-2 的一致性測試規格 (CTS)，用於根據規格評估您的裝置。
發電機（練習器）
MIPI 相機串列介面 (CSI-2) 規格
建立並產生所有資料包類型、資料格式和幀時序。 也產生相機控制介面 (CCI) 響應。
MIPI 顯示串列介面 (DSI-2) 規範
產生各種解析度和時間的影像和幀流。
數據速率
D-PHY 支援每個資料通道 9.0 Gbps 的資料傳輸速率 – 可從 1-4 個通道擴展。 C-PHY 支援 6Gs/s – 可從 1-3 頻道擴展。
詳細協議檢查
PHY 級和協定級事件，包括低功耗和寫入/讀取。
進階觸發
啟動和停止產生協定事件、資料模式和外部觸發器。
外部觸發輸入/輸出
使用 Teledyne LeCroy Envision X14 用於產生任何事件並切換示波器或邏輯分析儀（透過 SMA 連接器）
